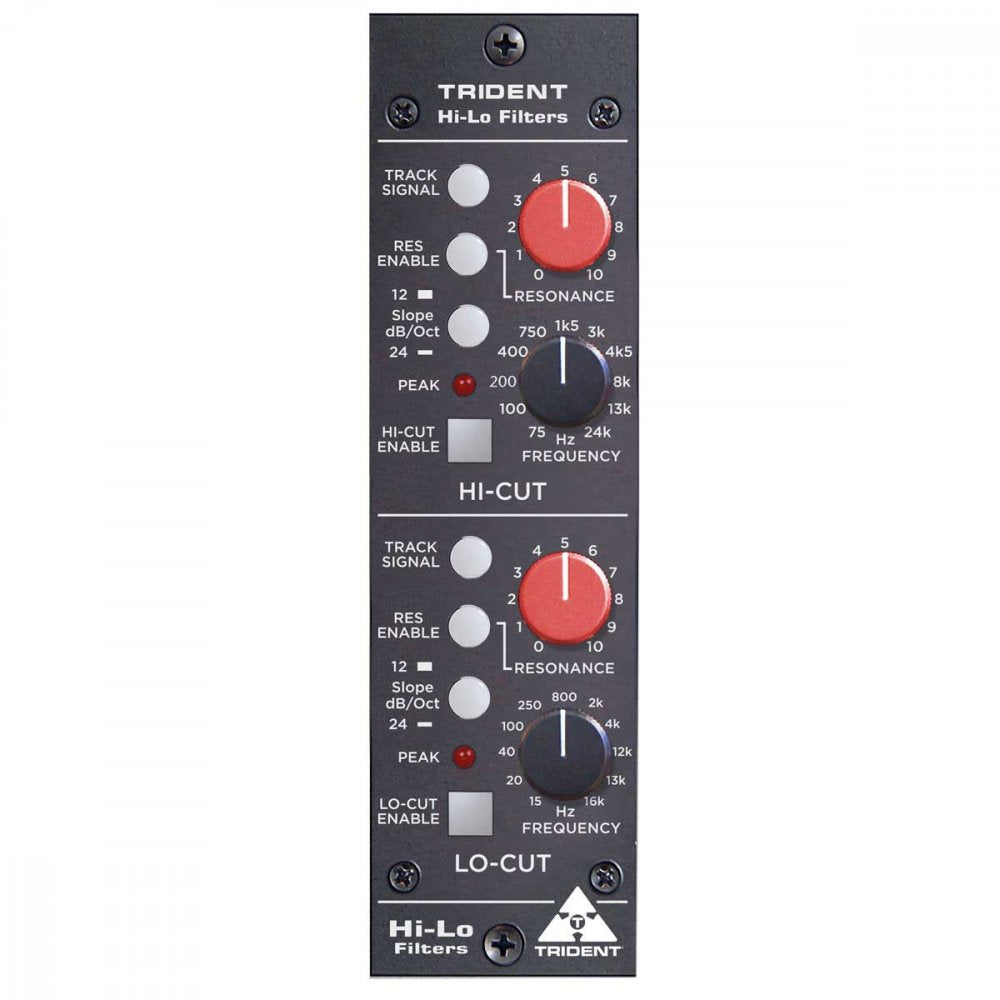

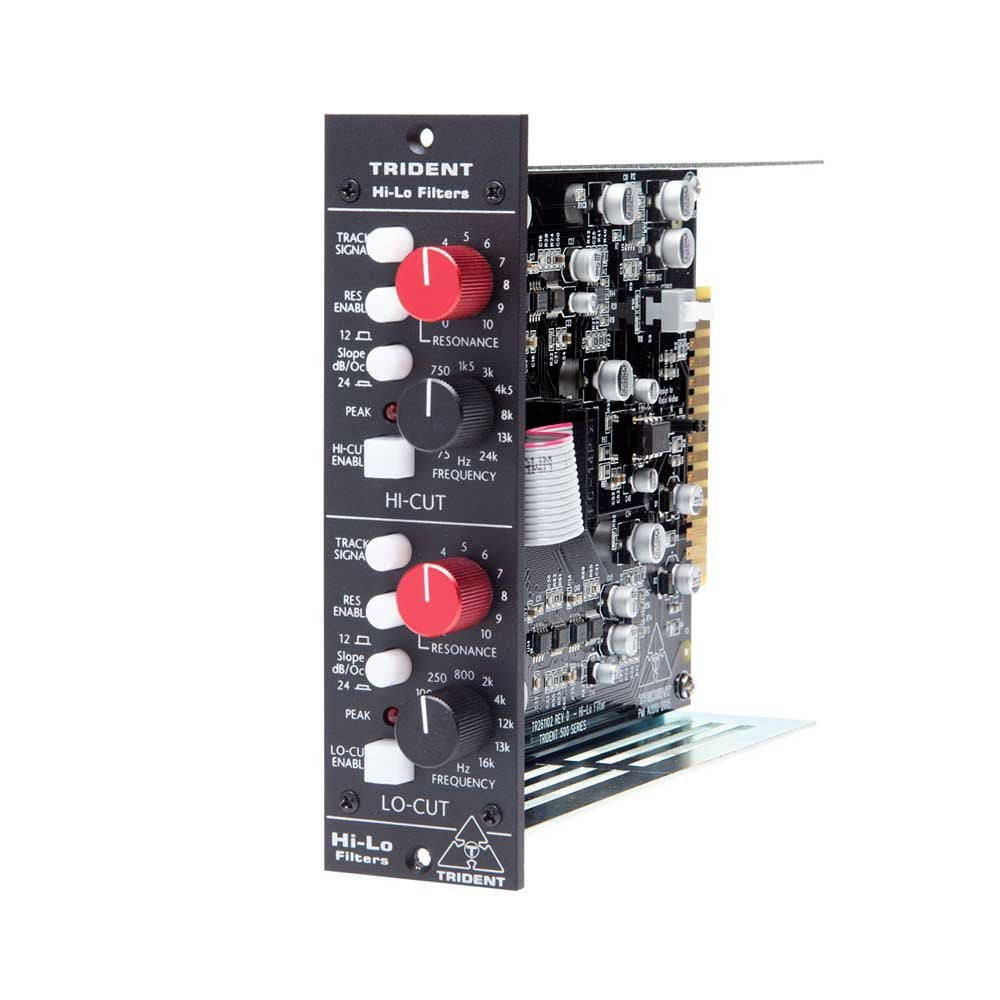

Le Trident Hi-Lo, un module de filtrage de fréquence adaptatif Hi-Cut/Lo-Cut qui répond de manière dynamique au matériel du programme, offrant un degré élevé de contrôle et d'amélioration du signal, indisponible dans aucun boîtier de la série 500 moderne.
Le Hi-Cut Il s'agit d'un filtre passe-bas balayable avec un gain unitaire dans la bande passante sélectionnée et une atténuation sélectionnable (12 dB par octave ou 24 dB par octave) en dehors de la bande passante. La fréquence de coupure est réglable de 75 Hz à 24 kHz.
De plus, un contrôle de RÉSONANCE peut être intégré au circuit afin d'introduire un pic de résonance à la fréquence de coupure sélectionnée. L'amplitude de ce pic, qui dépend de la fréquence sélectionnée en face avant, peut varier de zéro à environ +12 dB. Au réglage maximal, la RÉSONANCE s'arrête juste avant l'auto-oscillation.
Un commutateur HI-CUT ENABLE permet d'évaluer chaque bande de fréquence ou filtre individuellement, tandis qu'un voyant rouge d'avertissement PEAK s'allume à environ +16 dBu, soit environ 12 dBu en dessous de l'écrêtage. Pour garantir une marge de sécurité suffisante, évitez d'amplifier le signal au-delà d'une valeur qui provoquerait le clignotement de ce voyant lors de pics occasionnels.
Suivi dynamique Hi-Cut La fonction TRACK SIGNAL permet d'utiliser le filtre Hi-Cut pour la réduction dynamique du bruit. Cette technique s'appuie sur l'effet psychoacoustique de « masquage », où un signal plus fort masque un signal plus faible de même fréquence. Dans ce mode, la fréquence de coupure suit dynamiquement les hautes fréquences de la musique, tandis que le contrôle FREQUENCY définit la fréquence à laquelle le filtre se ferme en l'absence de hautes fréquences.
Lorsqu'un signal bruyant est appliqué (par exemple à partir d'une bande analogique ou d'un autre matériel avec un contenu de bruit de fond élevé), commencez avec le contrôle FREQUENCY au maximum (complètement dans le sens des aiguilles d'une montre) et retirez le contrôle jusqu'à ce que le bruit disparaisse.
L'utilisation de réglages de résonance plus élevés rendra le mouvement du filtre audible et, en effet, combiné aux réglages inférieurs du contrôle FREQUENCY, cela peut être la base de certains effets spéciaux uniques.
Autres possibilités La plage de balayage du filtre coupe-haut est extrêmement large, allant du subsonique à la bande passante audible complète. Cela suggère la possibilité de faire apparaître et disparaître progressivement les pistes, non pas dans le domaine de l'amplitude comme c'est habituellement le cas, mais dans le domaine fréquentiel.
Le Lo-Cut Il s'agit d'un filtre passe-haut balayable avec gain unitaire dans la bande passante sélectionnée et atténuation sélectionnable (12 dB par octave ou 24 dB par octave) en dehors de cette bande. La fréquence de coupure est réglable manuellement, entre 15 Hz et 16 kHz.
De plus, un contrôle de RÉSONANCE peut être intégré au circuit afin d'introduire un pic de résonance à la fréquence de coupure sélectionnée. L'amplitude de ce pic, qui dépend de la fréquence sélectionnée en face avant, peut varier de zéro à environ +12 dB. Au réglage maximal, la RÉSONANCE s'arrête juste avant l'auto-oscillation.
Un commutateur LOW-CUT ENABLE permet d'évaluer chaque bande de fréquence ou filtre individuellement, tandis qu'un voyant rouge d'avertissement PEAK s'allume à environ +16 dBu, soit environ 12 dBu en dessous de l'écrêtage. Pour garantir une marge de sécurité suffisante, évitez d'amplifier le signal au-delà d'une valeur qui provoquerait le clignotement de ce voyant lors de crêtes occasionnelles.
Suivi dynamique Lo-Cut La fonction TRACK SIGNAL permet d'utiliser le filtre coupe-bas pour réduire dynamiquement le ronflement ou le grondement. Cette technique repose sur l'effet psychoacoustique de masquage, où un signal plus fort masque un signal plus faible de même fréquence. Dans ce mode, la fréquence de coupure suit dynamiquement les basses fréquences de la musique, tandis que le contrôle FREQUENCY définit la fréquence à laquelle le filtre s'ouvre en l'absence de basses fréquences.
Lorsqu'un signal bruyant est appliqué (par exemple à partir d'un tourne-disque ou d'un autre matériel avec un contenu de bruit de fond élevé), commencez avec le contrôle FREQUENCY au minimum (complètement dans le sens inverse des aiguilles d'une montre) et avancez le contrôle jusqu'à ce que le bourdonnement ou le grondement disparaisse.
En pratique, cette technique exige un compromis entre la réduction du bruit et la perte de basses fréquences du programme. Cependant, l'utilisation de la pente la plus raide (24 dB par octave) maximise la quantité de basses fréquences conservées. De plus, une utilisation discrète
L'utilisation du réglage RÉSONANCE pour introduire un petit pic de quelques dB à la fréquence de coupure peut améliorer psychoacoustiquement la bande passante apparente du signal filtré. L'utilisation de réglages de résonance plus élevés rendra le mouvement du filtre audible et, combiné à des réglages plus élevés du réglage FRÉQUENCE, cela peut créer des effets uniques.
Autres possibilités La plage de balayage du filtre coupe-bas est extrêmement large, allant des ultrasons à la bande passante audio complète. Cela suggère la possibilité de faire des fondus enchaînés, non pas en amplitude comme d'habitude, mais en fréquence.
Indicateurs de crête Hi-Lo Le Trident Hi-Lo est équipé d'indicateurs de crête à LED sur les sorties des filtres coupe-haut et coupe-bas. Les filtres étant en série (le circuit coupe-haut avant le coupe-bas), la LED de crête coupe-haut surveille uniquement l'étage de filtre coupe-haut, tandis que la LED de crête coupe-bas surveille le signal passant par les deux étages, et donc la sortie de l'appareil. Cela offre une flexibilité maximale pour le monitoring de l'écrêtage. La sortie du Hi-Lo peut délivrer environ 27,5 dB sous une charge de 600 ohms. Les niveaux d'écrêtage sont environ 12 dB inférieurs à l'écrêtage réel du signal (ce qui se produit à +16 dBu) et permettent des ajustements de résonance qui peuvent dépasser ce seuil, tout en préservant une marge de sécurité une fois l'indicateur d'écrêtage activé.
Il convient également de noter que si aucun des commutateurs Hi-Cut ou Lo-Cut n'est activé, les indicateurs LED de crête surveillent activement le niveau du signal entrant.
Liaison dynamique Suivi stéréo lié Le module Trident Hi-Lo offre également la possibilité d'un suivi stéréo couplé lorsqu'il est associé à un second module Trident Hi-Lo. La plupart des racks de la série 500 proposent généralement des emplacements couplés par défaut. Le Trident Hi-Lo intègre un commutateur de liaison stéréo (S9) pour cette utilisation. Une fois les deux modules couplés, leurs commutateurs de liaison stéréo activés et les modules installés dans les emplacements pré-couplés, ils sont désormais couplés.
En activant les commutateurs TRACK SIGNAL des deux modules Hi-Lo et en réglant les commandes FREQUENCY sur des positions identiques, les signaux gauche et droit sont désormais additionnés et le suivi automatique suit les sources de signal gauche et droite.
Lors de l'utilisation d'un rack de la série 500 avec appariement stéréo sélectionnable à l'arrière du rack, comme avec le Trident Deca-Dent, en libérant les commutateurs de liaison stéréo intégrés, les deux modules peuvent être utilisés comme des unités mono séparées sans avoir besoin d'accéder à l'arrière du rack.
API Radial Workhorse Un cavalier intégré est disponible lorsque le Trident Hi-Lo est utilisé avec l'API Radial Workhorse. Lorsqu'il est sélectionné, ce cavalier permet au Hi-Lo d'envoyer sa sortie au bus de mixage du Workhorse (broche 11), qui alimente la section mixage du Workhorse. Ce cavalier peut être utilisé en conjonction avec le commutateur de liaison stéréo intégré, permettant ainsi une utilisation stéréo sur le Workhorse.
Jusqu'à 48 dB de pente par octave (câblé en série) Lorsque deux modules Hi-Lo sont connectés en série, des pentes de 12, 24, 36 et 48 dB peuvent être obtenues, quelle que soit la combinaison, en sélectionnant les boutons SLOPE appropriés situés à l'avant de chaque module Hi-Lo. Par exemple, en activant les filtres coupe-haut des deux modules Hi-Lo et en les réglant sur une pente de 24 dB, le signal sera soumis à une pente de 48 dB. En réglant l'un des filtres coupe-haut sur 12 dB, le signal sera soumis à une pente de 36 dB.
L'introduction d'un troisième module Hi-Lo en série avec les deux premiers permettrait d'obtenir des pentes encore plus raides, toujours par paliers de 12 dB. En effet, comme ils peuvent être connectés en série, le nombre de modules Hi-Lo disponibles est limité.
