DAC 205

Mécanique Le DAC205 est logé dans un cadre en aluminium anodisé argenté.

Alimentation électrique Fourni avec un bloc d'alimentation de qualité médicale. Alimentation optionnelle via notre alimentation de référence discrète PSU101.

Synchronisation Une atténuation de la gigue extrêmement efficace est appliquée.

Entrées numériques Il y a une prise RCA et un connecteur d'entrée Toslink.

Sorties analogiques Connectez votre préamplificateur aux connecteurs de sortie du DAC205. Utilisez les lignes symétriques (XLR) ou asymétriques (RCA). Il est également possible d'utiliser les deux sorties simultanément. Le DAC205 et le DAC204 utilisent le même module N/A. Le DAC204 ajoute une entrée USB pour la fonction N/A et une sortie numérique.

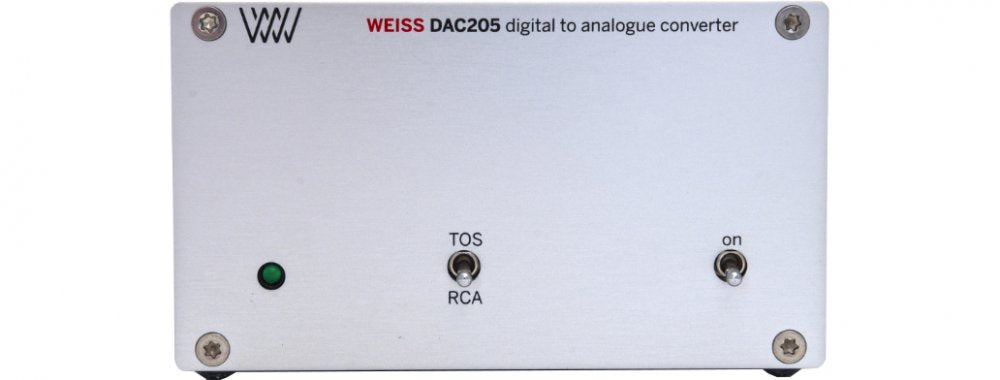

Commandes du panneau avant Une LED verte indique la mise sous tension. Un commutateur permet de sélectionner l'entrée Toslink/SPDIF ou RCA. Un interrupteur d'alimentation gère la mise sous/hors tension de l'alimentation externe.

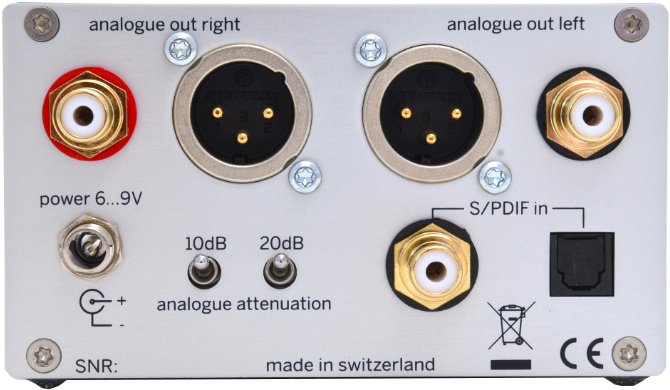

Éléments du panneau arrière Il y a une entrée d'alimentation pour l'alimentation externe. Deux interrupteurs à bascule permettent de régler quatre niveaux de sortie. Une entrée RCA et une entrée Toslink, ainsi que des sorties analogiques sur des connecteurs XLR et RCA.

Suppression de la gigue Plusieurs schémas de reclocking du signal sont combinés pour une atténuation de la gigue élevée.

Fonctionnalité principale Le DAC205 utilise des convertisseurs N/A sigma delta à suréchantillonnage. Quatre convertisseurs N/A par canal audio fonctionnent en parallèle pour un rapport signal/bruit amélioré.

Entrées numériques Il y a deux entrées AES/EBU (S/PDIF) sur connecteurs RCA et Toslink (optique). Les fréquences d'échantillonnage prises en charge sont 44,1, 48, 88,2, 96, 176,4 et 192 kHz.

Sorties analogiques Les sorties sont symétriques sur connecteurs XLR et asymétriques sur connecteurs RCA. Les sorties XLR ont un niveau sonore supérieur de 6 dB à celui des sorties RCA. Les sorties XLR (broches 1 et 3) ne doivent pas être court-circuitées à la masse, c'est-à-dire qu'aucun circuit d'asservissement n'est intégré.

Niveau de sortie Deux commutateurs permettent de régler 4 niveaux de sortie différents par pas de 10 dB.

• Entrées : Deux entrées AES/EBU (S/PDIF) sur connecteurs RCA et Toslink (optique). Les fréquences d'échantillonnage prises en charge sont de 44,1, 48, 88,2, 96, 176,4 ou 192 kHz.

• Sorties : Les sorties sont symétriques sur connecteurs XLR et asymétriques sur connecteurs RCA. Les sorties XLR ont un niveau sonore supérieur de 6 dB à celui des sorties RCA. Les sorties XLR (broche XLR 2 ou 3) ne doivent pas être court-circuitées à la masse, c'est-à-dire qu'aucun circuit d'asservissement n'est implémenté.

• Niveau de sortie : Deux commutateurs permettent de régler 4 niveaux de sortie différents par pas de 10 dB.

• Taux d'échantillonnage, longueur de mot : 44,1, 48, 88,2, 96, 176,4, 192 kHz jusqu'à 24 bits sont pris en charge.

• Suppression de la gigue : plusieurs schémas de reclocking du signal sont combinés pour une atténuation élevée de la gigue.

• Convertisseurs : Des convertisseurs N/A sigma delta à suréchantillonnage sont utilisés. Quatre convertisseurs N/A par canal audio fonctionnent en parallèle pour un rapport signal/bruit amélioré.

• Alimentation : Une alimentation externe est utilisée. La tension requise est comprise entre 6 V et 9 V.

ÉLÉMENTS DU PANNEAU AVANT :

• Un interrupteur marche/arrêt avec LED.

• Un commutateur de sélection d’entrée.

ÉLÉMENTS DU PANNEAU ARRIÈRE :

• Sorties analogiques sur connecteurs XLR et RCA.

• Entrées numériques (un connecteur RCA et un connecteur Toslink).

• Connecteur d’alimentation externe.

• Deux interrupteurs à bascule pour le réglage du niveau de sortie.

POUVOIR:

• Alimentation externe, la puissance requise est de 6 à 9 V

• 1050 mA à 6 V, 700 mA à 9 V

TAILLE:

• Profondeur : 16,5 cm

• Largeur : 10,5 cm

• Hauteur : 6,5 cm

COULEUR DISPONIBLE :

• Argent

COMPOSANTS PARASITES (Y COMPRIS LES HARMONIQUES) :

• À un niveau d'entrée de 0 dBFS, un niveau de sortie maximal de 1 kHz, tous les composants à moins de -120 dBr

• À un niveau d'entrée de 0 dBFS, un niveau de sortie maximal de 4 kHz, tous les composants à moins de -115 dBr

DIAPHONIE :

• Mieux que 120 dB, 20 Hz-20 kHz

ENTRÉE NUMÉRIQUE :

• (1) connecteur RCA

• (2) Connecteur Toslink

• Longueur de mot jusqu'à 24 bits

• Fréquences d'échantillonnage prises en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

SORTIES ANALOGIQUES :

• (1) connecteur RCA

• (1) connecteur XLR

RÉPONSES EN FRÉQUENCE :

• Fs = 44,1 kHz, 0 Hz-20 kHz : +/- 0,25 dB

• Fs = 88,2 kHz, 0 Hz-20 kHz : +/- 0,25 dB

• Fs = 88,2 kHz, 0 Hz-40 kHz : +/- 0,8 dB

• Fs = 176,4 kHz, 0 Hz-20 kHz : +/- 0,25 dB

• Fs = 176,4 kHz, 0 Hz-40 kHz : +/- 0,8 dB

• Fs = 176,4 kHz, 0 Hz-80 kHz : +/- 2,5 dB

DISTORSION HARMONIQUE TOTALE PLUS BRUIT (THD+N) :

• -116 dBr (0,00016 %) à -3 dBFS

• -125 dBr (0,000056 %) à -40 dBFS

• -125 dBr (0,000056 %) à -70 dBFS

SYNCHRONISATION:

• Fréquences d'échantillonnage prises en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz

NIVEAUX DE SORTIE XLR :

• Entrée sinusoïdale 0 dBFS

• 7,5 Vrms, +19,7 dBu

• 2,3 Vrms, +9,7 dBu

• 0,75 Vrms, -0,3 dBu

• 0,23 Vrms, -10,3 dBu

NIVEAUX DE SORTIE RCA :

• Entrée sinusoïdale 0 dBFS

• 3,75 Vrms, +13,7 dBu

• 1,15 Vrms, +3,7 dBu

• 0,375 Vrms, -6,3 dBu

• 0,115 Vrms, -16,3 dBu

LINÉARITÉ :

• À un niveau d'entrée de 0 dBFS à -120 dBFS : moins de 0,4 dB d'écart par rapport à l'idéal
