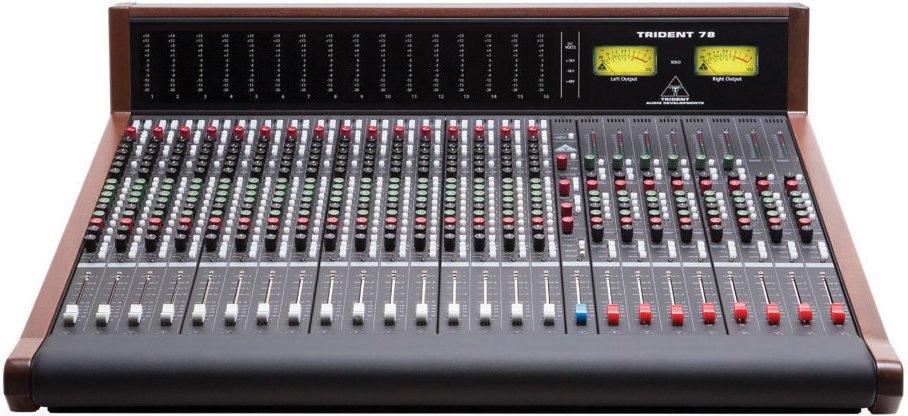

78-16

La série Trident 78 est une console de mixage économique conçue pour les ingénieurs, les propriétaires de studio, les établissements d'enseignement, les lieux de culte et les applications de son en direct.

Les consoles 78 sont des consoles split/en ligne avec des canaux individuels répartis sur des panneaux 4 voies. Grâce à une configuration en 8 sous-groupes et à l'intégration de 6 départs auxiliaires, ses options de routage sont vastes et simples d'utilisation. Les connexions sont rapides et faciles grâce aux DB-25 répartis sur toute la carte et aux XLR pour les sorties haut-parleurs et principales.

Intégrant l'égaliseur 80B, incluant des inserts de canaux sélectionnables et des préamplis discrets alimentant les entrées, les consoles Série 78 offrent un large éventail d'options de sommation et de mixage. La qualité sonore sans compromis et le format compact des consoles 78 répondent à toutes les exigences.

Les fonctionnalités de la 78 en font un ensemble simple et puissant, mais le son est primordial. Parmi les nombreux styles, préférences et méthodes d'enregistrement, on attend d'une console qu'elle soit capable d'être poussée à fond et de produire un son puissant. C'est une caractéristique des consoles de la série 80, et la 78 perpétue cette tradition.

En résumé : le Trident 78 a été créé avec tout cela à l’esprit afin que vous puissiez l’utiliser pour créer des morceaux au son exceptionnel.

Modularité globale Les 78 sont conçus pour être une variante plus économique des 88 entièrement modulaires. Dotés d'un châssis similaire et du même pont de compteurs, les 78 bénéficient d'un noyau robuste et éprouvé. Grâce à leur conception semi-modulaire, les 78 permettent de réduire efficacement leurs coûts globaux sans compromettre significativement la facilité d'entretien.

Tous les canaux d'entrée sont des cartes individuelles, faders inclus, chacun dans un pack de 4 canaux.

Les sous-groupes sont des cartes individuelles, faders inclus, chacune dans un pack de 4 canaux.

Master Channel est un canal individuel séparé de tous les autres.

Console divisée/en ligne : Depuis la création de cette configuration par Trident Audio sur la console A-Range à la fin des années 1960, elle a été adoptée dans toute l'industrie et reste une configuration standard pour nos consoles aujourd'hui.

Entrées doubles vers les canaux avec entrées ligne et moniteur

Égaliseur 4 bandes avec bandes médianes étendues et bandes basses et hautes sélectionnables

27 dB de marge

Insertions de chaînes

Chemin d'égalisation sélectionnable

Préampli micro : Les modèles 78 intègrent le même préampli discret de classe A de haute qualité que les modèles 88. Ces préamplis offrent une grande marge de manœuvre et un gain élevé, parfaitement adaptés aux microphones à ruban.

Préampli discret à gain de 60 dB

Entrées équilibrées

Inserts équilibrés avec bypass complet

Interrupteur d'inversion d'entrée

Commutateur micro/ligne

Interrupteur d'alimentation fantôme

Égaliseur puissant : Les 78's intègrent l'emblématique égaliseur de console Série 80B comme égaliseur principal du canal. Cet égaliseur est reconnu dans l'industrie pour sa musicalité et sa simplicité d'utilisation.

Bandes hautes sélectionnables à 8k et 12k

Hauts et bas médiums balayables

Bandes basses sélectionnables à 60 Hz et 120 Hz

Filtre passe-haut 50 Hz

Insertion de canal sélectionnable

Section Master : La section principale des 78 est conçue pour une utilisation facile et dispose de toutes les fonctionnalités nécessaires pour gérer vos moniteurs, votre talkback et vos retours stéréo. La section principale du 78 est un canal indépendant du reste de la console pour garantir que les fonctions de sortie principale de votre console peuvent être facilement et rapidement entretenues avec peu ou pas de temps d'arrêt.

Contrôle du moniteur principal et secondaire

Commandes Mute, Dim et Mono

2 connexions casque intégrées avec gain

8 sous-groupes

8 retours d'effets stéréo

Deux retours à 2 pistes

Retours du moniteur de sous-groupe

2 AUX mono et 1 AUX stéréo

Retours d'effets stéréo du sous-groupe

Entrée sélectionnable 1/8 TRS

Microphone de retour intégré ou externe

Option de transformateur de sortie sélectionnable

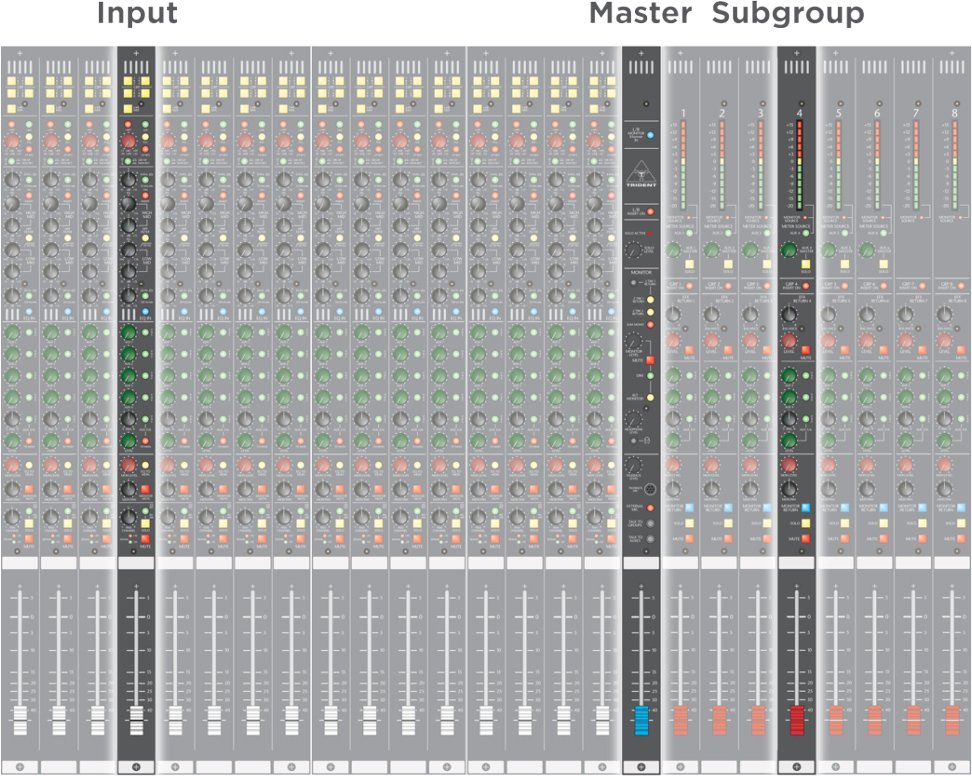

CONFIGURATION:

POINTS FORTS DE LA SECTION D'ENTRÉE :

CONTRÔLE DU GAIN DU MICRO ET DE LA LIGNE :

Niveaux micro ou ligne sur chaque canal.

INTERRUPTEUR DE MARCHE ARRIÈRE I/P :

Bascule l'entrée du canal vers la section moniteur.

COMMUTATEUR DE SÉLECTION DU COMPTEUR :

Vous permet de choisir la mesure à partir de la sortie directe ou du retour moniteur.

PRÉPARATEUR MICRO :

Un préampli micro de conception de classe A entièrement discret.

Égaliseur :

La Série 78 intègre l'égaliseur classique à quatre bandes, identique à celui de la console Trident Série 80B. Il se compose de sections passe-haut et passe-bas en plateau commutables en fréquence, associées à deux bandes de fréquences basses et hautes médiums balayées et à un filtre commutable de 50 Hz à 12 dB par octave. De plus, l'égaliseur dispose de son propre insert indépendant. Vous pouvez le contourner ou utiliser un autre égaliseur ou dispositif externe en conjonction.

POINTS FORTS DES SECTIONS MASTER ET AUX :

SECTION MASTER :

La section master comprend six entrées auxiliaires Master, chacune avec un solo. Une entrée AFL/PFL Master avec réglage de niveau est également disponible. Outre les sorties haut-parleurs principaux, une entrée auxiliaire ALT Monitor séparée est disponible, chacune avec contrôle de niveau, DIM et interrupteurs marche/arrêt. La section Monitor permet le retour de deux signaux stéréo distincts directement vers la section master, avec réglage du niveau et coupure du son. Vous pouvez également brancher votre appareil portable directement sur le panneau grâce à une entrée jack 3,5 mm TRS montée sur le dessus. Grâce au contrôle Talkback, vous pouvez communiquer avec les entrées auxiliaires ou les groupes, via le micro de talkback intégré ou un micro externe.

SECTION MONITEUR :

La Trident 78 est une console splittée en ligne. Vous pouvez ainsi commuter les entrées sur chaque canal, facilitant ainsi l'enregistrement et le mixage.

SECTION AUXILIAIRE :

Le Trident 78 dispose de 6 départs auxiliaires, tous avec sélection pré ou post-fade, accessibles sur chaque canal. Les départs auxiliaires stéréo 5/6 peuvent également être envoyés vers la section Monitor.

CARACTÉRISTIQUES DU PRODUIT :

IMPÉDANCE D'ENTRÉE :

Microphone : >2K équilibré électroniquement

Ligne : >10K équilibré électroniquement

IMPÉDANCE DE SORTIE :

Gauche/Droite, Sortie moniteur, Groupe et Aux < 60 (Outsmarts Drive)

Toutes les autres sorties <100

RÉPONSE EN FRÉQUENCE :

Entrée micro vers sortie mixée <+0, -0,3 dB 20 Hz à 80 kHz avec un gain de 6 à 40 dB.

Entrée de ligne vers sortie mixte <0, -0,3 dB 20 Hz à 60 kHz avec un gain de 0 dB.

DISTORSION/BRUIT (THD + BRUIT) À +15 DBU DE SORTIE :

Entrée micro XLR vers n'importe quelle sortie (entrée -20 dBu) < 0,003 %

Entrée de ligne vers n'importe quelle sortie < 0,003 %

Entrée de retour moniteur/bande vers n'importe quelle sortie < 0,003 %

BRUIT:

EIN du micro (20-20 kHz, source 150, gain 60 dB) <-128,5 dBu

Bruit de bus résiduel (fader de sortie au minimum) <-96 dBu

Bruit du bus (40 entrées attribuées en continu) <-83 dBu

Bruit du bus (24 entrées acheminées équivalent à 64 entrées) <-77 dBu

DIAPHONIE :

Canal adjacent < -100 dB (à 20 kHz)

<-110 dB (à 1 kHz)

Fader de canal muet <-95 dB (20 Hz à 20 kHz)

Retour moniteur/bande muet <-85 dB (20 Hz à 20 kHz)

Affectation Mix/Bus <-80 dB (20 Hz à 20 kHz)

Aux vers Aux <-80 dB (20 Hz à 20 kHz)

ENTRÉE MAXIMALE :

Entrée micro (XLR) (au gain minimum) +17 dBu

Entrée micro (1/4") (au gain minimum) +42 dBu

Ligne (à gain minimal) +42 dBu

Retour d'insertion de canal +22 dBu

Tous les retours d'insertion de sortie +28 dBu

PUISSANCE MAXIMALE :

Sorties Mix, Group, Aux, Monitor +26,5 dBu (dans 600)

Insert Send, Studio, Alt Sorties +22 dBu (en 2K)

PHASE:

Entrée micro vers sortie directe +17¬∫ à -8¬∫ ..... 20 Hz à 20 kHz

Entrée micro vers sortie mix +25¬∫ à -17¬∫ ..... 20 Hz à 20 kHz

Entrée ligne vers sortie mixée +25¬∫ à -20¬∫ ..... 20 Hz à 20 kHz

Retour moniteur/bande vers sortie mix +15¬∫ à -20¬∫ ..... 20 Hz à 20 kHz
