68-24

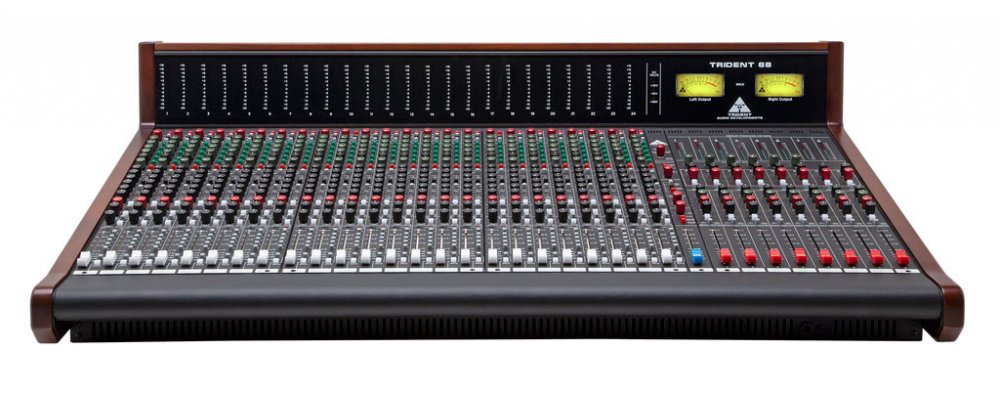

Les consoles analogiques de la série 68 ont été développées pour offrir les fonctionnalités essentielles les plus fréquemment utilisées en enregistrement analogique. Les consoles 68 sont des consoles splittées/en ligne avec des canaux individuels répartis dans des panneaux 8 voies. Grâce à une configuration en 8 sous-groupes et à l'intégration de 6 départs auxiliaires, leurs options de routage sont vastes et simples d'utilisation. Les connexions sont rapides et faciles grâce aux DB-25 intégrés et aux XLR pour les sorties Master et Main. Dotées d'un égaliseur 3 bandes flexible et puissant, incluant des inserts de canal sélectionnables et des préamplis monolithiques pilotant les entrées, les consoles de la série 68 offrent un large éventail d'options de sommation et de mixage. La qualité sonore et la compacité des consoles 68 répondent à tous les besoins.

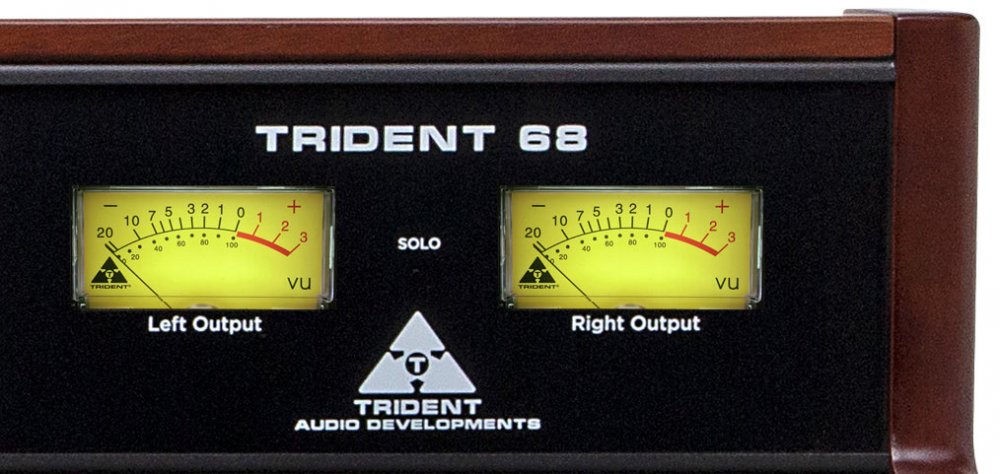

Modularité globale Les modèles 68 sont conçus pour être une variante plus économique des modèles 78 entièrement modulaires. Dotés d'un châssis similaire et d'un pont de compteurs à LED, les modèles 68 bénéficient d'un cœur robuste et éprouvé. Grâce à leur conception semi-modulaire, les modèles 68 permettent de réduire efficacement leurs coûts globaux sans compromettre significativement la facilité d'entretien.

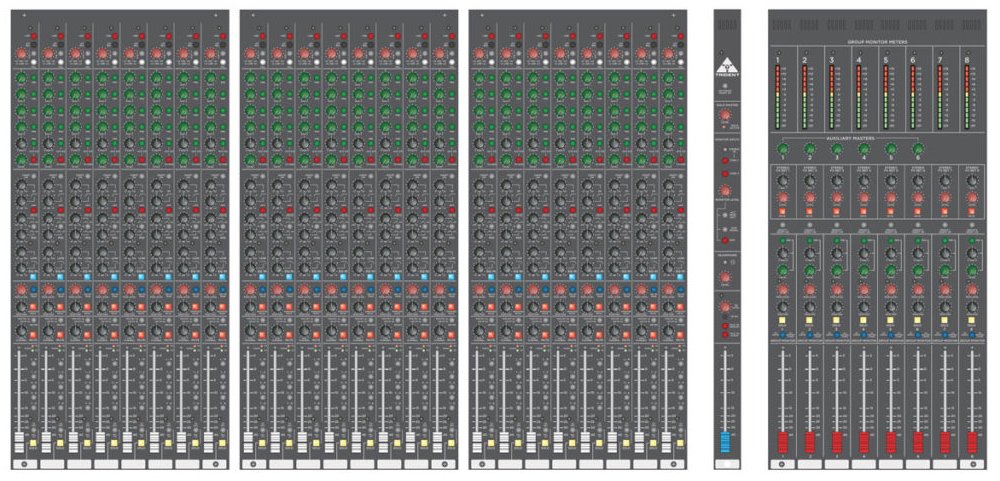

Tous les canaux d'entrée sont des cartes individuelles, faders inclus, chacun dans un pack de 8 canaux. Les sous-groupes sont des cartes individuelles, faders inclus, chacune dans un pack de 8 canaux. Master Channel est un canal individuel séparé de tous les autres.

Console divisée/en ligne : Depuis la création de cette configuration par Trident Audio sur la console A-Range à la fin des années 1960, elle a été adoptée dans toute l'industrie et reste une configuration standard pour nos consoles aujourd'hui.

Entrées doubles vers les canaux avec entrées ligne et moniteur Égaliseur 3 bandes avec bandes médianes étendues et bandes basses et hautes sélectionnables 27 dB de marge Insertions de chaînes Chemin d'égalisation sélectionnable

Préampli micro : Les 68 intègrent un nouveau préampli haute qualité à large bande passante. Ces préamplis offrent une grande marge de manœuvre, un bruit très faible, une faible distorsion, une vitesse de balayage élevée et un gain élevé, parfaitement adaptés aux microphones à ruban.

Préampli à gain de 65 dB Entrées équilibrées Inserts équilibrés avec bypass complet Interrupteur d'inversion d'entrée Commutateur micro/ligne Interrupteur d'alimentation fantôme

Égaliseur flexible : Les consoles 68 intègrent un tout nouvel égaliseur 3 bandes dérivé de l'égaliseur de la console série 80. Il s'agit de l'égaliseur principal du canal de la console.

Un égaliseur Trident à trois bandes avec plages de fréquences superposées est fourni, ainsi qu'un filtre passe-haut commutable. Les sections HIGH et LOW de l'égaliseur ont une réponse en plateau, tandis que la section MID a une réponse en cloche avec deux réglages de bande passante sélectionnables.

Bande haute balayable entre 1 k et 15 k Bande médiane balayable entre 200 Hz et 3 kHz Bande basse balayable entre 40 Hz et 650 Hz Bande passante médiane sélectionnable entre 1 et 1/3 d'octave Filtre passe-haut 50 Hz

Section Master : La section principale du 68 est conçue pour une utilisation facile et dispose de toutes les fonctionnalités nécessaires pour gérer vos moniteurs, votre talkback et vos retours stéréo. Le canal principal du 68 est indépendant du reste de la console pour garantir que les fonctions de sortie principale de votre console peuvent être facilement et rapidement entretenues avec peu ou pas de temps d'arrêt.

Contrôle du moniteur principal et secondaire Commandes Mute, Dim et Mono Casque intégré avec gain 8 sous-groupes Deux retours à 2 pistes Retours du moniteur de sous-groupe 1 AUX stéréo 8 retours d'effets stéréo Entrée sélectionnable 1/8 TRS Talkback à bord Retour d'insertion sélectionnable

CONFIGURATION:

POINTS FORTS DE LA SECTION D'ENTRÉE :

CONTRÔLE DU GAIN DU MICRO ET DE LA LIGNE :

Niveaux micro ou ligne sur chaque canal.

INTERRUPTEUR DE MARCHE ARRIÈRE I/P :

Bascule l'entrée du canal vers la section moniteur.

COMMUTATEUR DE SÉLECTION DU COMPTEUR :

Vous permet de choisir la mesure à partir de la sortie directe ou du retour moniteur.

PRÉPARATEUR MICRO :

Un préampli micro de conception de classe A entièrement discret.

Égaliseur :

La Série 78 intègre l'égaliseur classique à quatre bandes, identique à celui de la console Trident Série 80B. Il se compose de sections passe-haut et passe-bas en plateau commutables en fréquence, associées à deux bandes de fréquences basses et hautes médiums balayées et à un filtre commutable de 50 Hz à 12 dB par octave. De plus, l'égaliseur dispose de son propre insert indépendant. Vous pouvez le contourner ou utiliser un autre égaliseur ou dispositif externe en conjonction.

POINTS FORTS DES SECTIONS MASTER ET AUX :

SECTION MASTER :

La section master comprend six entrées auxiliaires Master, chacune avec un solo. Une entrée AFL/PFL Master avec réglage de niveau est également disponible. Outre les sorties haut-parleurs principaux, une entrée auxiliaire ALT Monitor séparée est disponible, chacune avec contrôle de niveau, DIM et interrupteurs marche/arrêt. La section Monitor permet le retour de deux signaux stéréo distincts directement vers la section master, avec réglage du niveau et coupure du son. Vous pouvez également brancher votre appareil portable directement sur le panneau grâce à une entrée jack 3,5 mm TRS montée sur le dessus. Grâce au contrôle Talkback, vous pouvez communiquer avec les entrées auxiliaires ou les groupes, via le micro de talkback intégré ou un micro externe.

SECTION MONITEUR :

La Trident 78 est une console splittée en ligne. Cela signifie que vous pouvez commuter les entrées sur chaque canal, facilitant ainsi l'enregistrement et le mixage.

SECTION AUXILIAIRE :

Le Trident 78 dispose de 6 départs auxiliaires, tous avec sélection pré ou post-fade, accessibles sur chaque canal. Les départs auxiliaires stéréo 5/6 peuvent également être envoyés vers la section Monitor.

IMPÉDANCE D'ENTRÉE :

Microphone : >2K équilibré électroniquement

Ligne : >10K équilibré électroniquement

IMPÉDANCE DE SORTIE :

Gauche/Droite, Sortie moniteur, Groupe et Aux < 50

Toutes les autres sorties <100

RÉPONSE EN FRÉQUENCE :

Entrée micro vers sortie mixée <+0, -0,3 dB 10 Hz à 55 kHz avec un gain de 6 à 60 dB.

Entrée de ligne vers sortie mixte < 0, -0,3 dB < 100 Hz à 60 kHz avec un gain de 0 dB.

DISTORSION/BRUIT (THD + BRUIT) À +15 DBU DE SORTIE :

Entrée micro XLR vers n'importe quelle sortie (entrée -20 dBu) < 0,003 %

Entrée de ligne vers n'importe quelle sortie < 0,003 %

Entrée de retour moniteur/bande vers n'importe quelle sortie < 0,003 %

BRUIT:

EIN du micro (20-20 kHz, source 150, gain 60 dB) <-128 dBu

Bruit de bus résiduel (fader de sortie au minimum) <-95 dBu

Bruit de bus (40 entrées attribuées en continu) <-80 dBu

(24 retours d'entrée Mon/Tape, 8 retours EFX stéréo et 8 retours Master Tape)

Bruit du bus (24 entrées acheminées équivalent à 64 entrées) <-77 dBu

DIAPHONIE :

Canal adjacent < -90 dB (à 20 kHz)

<-110 dB (à 1 kHz)

Fader de canal muet <-100 dB (20 Hz à 20 kHz)

Retour moniteur/bande muet <-85 dB (20 Hz à 20 kHz)

Affectation Mix/Bus <-80 dB (20 Hz à 20 kHz)

Aux vers Aux <-75 dB (20 Hz à 20 kHz)

ENTRÉE MAXIMALE :

Entrée micro (XLR) (au gain minimum) +10 dBu

Ligne (au gain minimum) +37 dBu

Retour d'insertion de canal +22 dBu

Toutes les sorties d'insertion renvoient +22 dBu

PUISSANCE MAXIMALE :

Sorties Mix, Group, Aux, Monitor +26,5 dBu (dans 600)

Insert Send, Studio, Alt Sorties +22 dBu (en 2K)

PHASE:

Entrée micro vers sortie directe +20¬∫ à -1¬∫ 20 Hz à 20 kHz

Entrée micro vers sortie mix +23¬∫ à -12¬∫ 20 Hz à 20 kHz

Entrée ligne vers sortie mixée +13¬∫ à -15¬∫ 20 Hz à 20 kHz

Retour moniteur/bande vers sortie mix +8¬∫ à -12¬∫ 20 Hz à 20 kHz

DIMENSIONS:

16 canaux : largeur : 84,759 cm (33,37 po), profondeur : 73,025 cm (28,750 po), hauteur : 31,224 cm (12,293 po)

CONSOMMATION ÉLECTRIQUE DES CONSOLES TRIDENT SÉRIE 68 :

Mélangeur total 16 entrées : 2690 mA Mélangeur total 16 entrées 2690 mA
